HR1000系列小长图智能记录仪

产品简介：该仪表可接收多种热电偶、热电阻、电压和电流信号，并进行曲线和数字记录，广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。

产品详细介绍：

    本记录仪以独特的热打印记录方式和先进的微处理器控制技术，实现了无
与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录
和数字打印。该仪表的每个通道均可直接选择接收多种热电偶、热电阻、电压
和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在
本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并
将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、
显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印
间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。广泛应用
于医药、石油、化工、冶金、电力等行业及科研单位。

主要性能和技术指标：

 1．输入通道:  •单点  双点  三点  四点  五点  六点  八点
               •每个通道的测量信号种类可由用户自己设定
                也可在定货时注明。[由厂方为用户设定好]
 2．通道隔离:  •输入通道之间相互隔离，无干扰。
 3．显示功能:  •测量值的定点或巡回显示
               •设定参数显示[在设定状态下]
               •报警提示符及提示灯
               •时间显示[在所有输入信号全部关闭情况下]
 4．记录功能:  •采用进口固定式热敏头，无笔墨消耗，无笔位
                误差，抗震动
               •在100mm范围内有800个热印点
               •对测量值进行趋势记录和数字记录
               •在记录曲线同时打印标尺刻度及每个通道标记
               •每隔100mm打印一次刻度值、当前时间和走纸速度
 5．实时时间:  •由键盘设定当前日期和时间
               •即使掉电,也不影响正常计时
 6．曲线迁移功能:  通过对记录边界的设定，可使不同通道的趋势记录曲线
                   分离开。
 7．标度变换功能:  对于电压及电流输入信号，可通过对显示范围的设定，
                   实现显示及记录对输入信号的线性标度。对于热电偶及
                   热电阻信号 显示范围就是其测量范围。
 8．输入信号种类及测量范围:  各种热电偶、热电阻、标准电压及电流信
                             号，由键盘设定选择。
 9．走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。
10．报警功能:
        •提供六组继电器接点输出，由用户任意组合使用
        •每个通道报警均可选择上限、下限、差值上限、差值下限
        •每个通道的报警回差可设定，继电器动作时有指示灯提示
        •继电器触点容量：24VDC, 3A；  220VAC, 3A
11．通讯： 可提供RS232C或RS485通讯接口
           【此项为扩展功能,定货时须注明】
12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出
                【此项为扩展功能,定货时须注明】
13．采样周期:               0.6S
14．数字显示及报警精度:   0.2%FS
15．趋势记录精度:         0.2%  「两幅」
16．数字记录精度:         0.2%FS
17．输入阻抗: 大于10M欧姆〖注：进行电流测量时，输入阻抗为250欧姆〗
18．功率消耗: 不大于30W
19．正常工作环境: 温度范围：0～50度   湿度范围：10～85 % RH
20．电源电压:     220 V;  50 Hz
21．外形尺寸:     144 X 144 X 200 mm
22．开孔尺寸:     138 X 138 mm

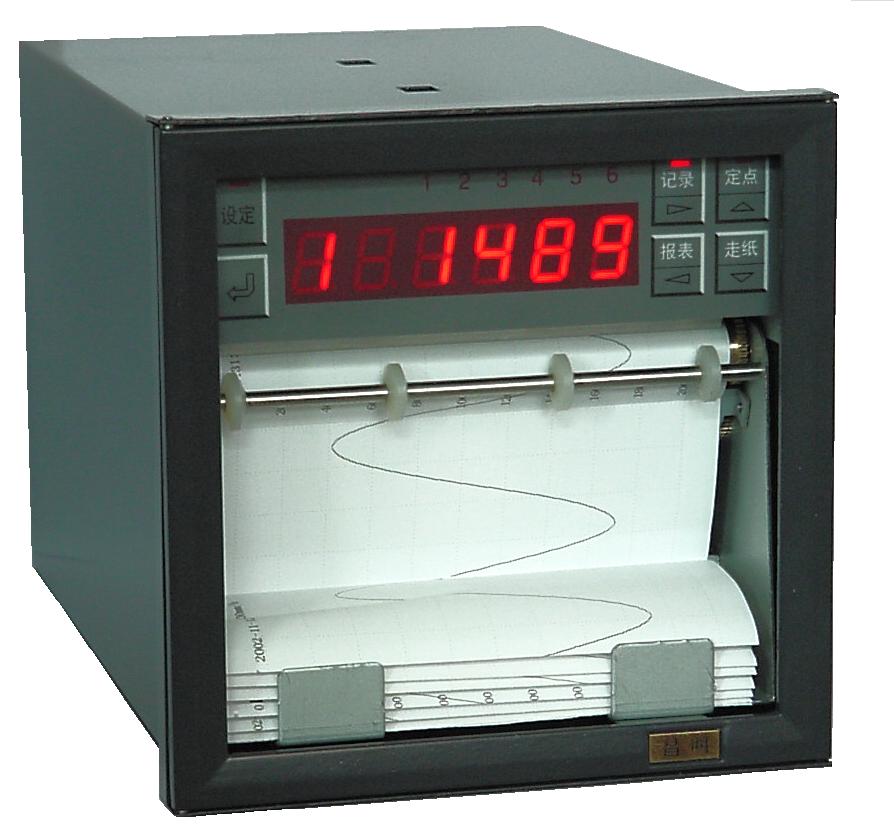

产品大图：
